Canon MF3110/3220/3228/3240 пишет на дисплее "Установить картридж"

Нередко бывает, что после очередной переборки аппарата да и просто во время эксплуатации МФУ Canon MF3110/3220/3228/3240 выдает ошибку "Установить картридж", т.е. аппарат не видит вставленный в него картридж.

В первую очередь в такого рода МФУ необходимо проверить правильно ли воткнут шлейф с блока сканера в мат плату принтера (нет ли перекоса и тп)! Это позволит сэкономить кучу времени и неров.
Это может быть следствием 3х проблем
1. не вращяется ролик переноса в принтере, что расположен сразу под картриджем ( проверяется руками)
2. нет контакта на фотобарабан картриджа
3. нет контакта на ролик первичного заряда в картридже (PCR)
Ну если с первой проблемой боле-менее ясно то остальные не всегда очевидны для новичков.

Нет контакта на фотобарабан картриджа.
В первую очередь необходимо проверить металлический шток, который и обеспечивает контакт:

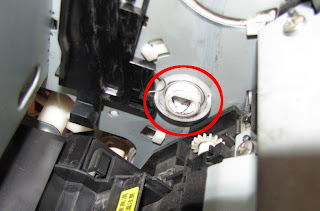

штока не видно - не вышел за втулкой

шток на месте, при надавливании на него он будет пружинить.

Теперь пару слов о причинах дефекта.

ну тут комментарии излишне - составляющие

шток заклинило из-за проворота во втулке

шток в нормальном положении - ходит свободно

Если же с контактом на фотовал все в порядке, то сразу переходим к следующему пункту.
Нет контакта на ролик первичного заряда в картридже (PCR)
Итак для начала пару картинок, чтоб объяснить суть как происходит контакт.

контакт на картридже

ответный контакт в принтере

В 90% случаев причиной отсутствия контакта является закрытая шторка фотовала на картридже, выглядит это так:

Шторка закрыта - контакт не доступен для ответной пружины в принтере

Так это выглядит в принтере при ставленном картридже и открытой дверце. Видно что шторка не открылась.

Шторка открыта.

Вот пожалуй и все. Если же с этими пунктами все нормально - ты теперь знаешь куда копать дальше - прозваниваешь контакты в самом картридже, далее выходишь на плату принтера и далее, далее, далее... Об этом как нибудь в другой раз.
Как обычно вопросы и замечания в комментариях.
